Simulasi VoIP dengan menggunakan Cisco

Assalamualaikum Wr.Wb.

Pada kesempatan kali ini saya akan membagikan tentang bagaimana cara konfigurasi VoIP dengan menggunakan Cisco Packet Tracer.

Alat dan bahan :
1.Laptop/PC
2.Cisco Packet Tracer

Langkah konfigurasi

1.Install Cisco Packet Tracer terlebih dahulu pada Laptop/PC kalian
2.Buka aplikasi Cisco Packet Tracer dan buat topologi seperti dibawah ini

Alat yang dibutuhkan :
1 router 2811
1 switch 2960-24TT
1 PC
1 Laptop
3 IP Phone
1 Home VoIP-PT
1 Analog-Phone-PT
7 kabel straigh

1 kabel phone

3.Sambungkan IP Phone dengan cara menggeser adaptor ke port yang terletak di bagian bawah IP Phone

4. Konfigurasikan Switch dan Router seperti dibawah

-Konfigurasi Switch

Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range fa0/1-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#exit

-Konfigurasi Router

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip dhcp pool voice
Router(dhcp-config)#network 192.168.3.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.3.1
Router(dhcp-config)#option 150 ip 192.168.3.1
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 192.168.3.1
Router(config)#int fast0/0
Router(config-if)#ip add 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#config
% Incomplete command.
Router(config)#telephony-service
Router(config-telephony)#max-ephone 7
Router(config-telephony)#max-dn 7
Router(config-telephony)#ip source-address 192.168.3.1 port 2000
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#exit

Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 1111

Router(config-ephone-dn)#ephone-dn 2
Router(config-ephone-dn)#number 2222

Router(config-ephone-dn)#ephone-dn 3
Router(config-ephone-dn)#number 3333

Router(config-ephone-dn)#ephone-dn 4
Router(config-ephone-dn)#number 4444

Router(config-ephone-dn)#ephone-dn 5
Router(config-ephone-dn)#number 5555

Router(config-ephone-dn)#ephone-dn 6
Router(config-ephone-dn)#number 6666

Router(config-ephone-dn)#ephone-dn 7
Router(config-ephone-dn)#number 7777

5. Setelah semua IP Phone nyala, lalu untuk melihat apakah sudah berhasil dikonfigurasi atau tidak silahkan klik IP Phone > GUI maka akan terlihat nomor telepon yang sudah dikonfigurasi sebelumnya. Jika sudah, lanjut kita cek pada pc atau laptop dengan cara klik pc atau laptop > Desktop > Cisco IP Communicator.

6. Kemudian untuk pengetesan silahkan klik salah satu IP Phone > GUI dan masukkan nomor telepon yang dituju > enter. Jika sukses maka tampilanya akan seperti dibawah ini.

Untuk lebih jelasnya kalian bisa melihat vidio berikut

sekian yang dapat saya sampaikan semoga artikel ini dapat membantu anda

Wassalamualaikum Wr.Wb.

konfigurasi X-lite 2 cliant

Assalamualaikum Wr.Wb.

Setelah sebelumnya kita melakukan konfigurasi X-Lite dengan menggunakan briker 1.4 dan kita sudah bisa melakukan panggilan kepada *43 atau operator, lalu kali ini kita akan melakukan konfigurasi X-Lite dengan menggunakan 2 cliant

Alat dan bahan :

1.Virtualbox

2.file ISO Briker 1.4
3.2 Laptop
4.Aplikasi X-Lite
5.Koneksi internet

Langkah-Langkah :

1.Buka briker yang sudah dikonfigurasi sebelumnya pada salah satu PC untuk digunakan sebagai server

2.Buka browser dan ketikkan alamat IP pada briker

3.Login sebagai " administrator " password " Briker "

4.Lalu klik pada IPPBX Administration

5.Kemudian pilih Extensions untuk membuat User Extension

6.Pilih Add Extension, Device : Generic SIP Device, kemudian submit

7.Membuat user pertama, pada bagian Add Extension
User Extension : 777
Display Name : user1
SIP Alias : us1

8.Selanjutnya pada bagian Device Options
Calllimit : 1
Calltimer : 10
Accountcode :777
Secret : 777

9.Kemudian isi pada bagian Voicemail & Directory
Status : Enable
Voicemail Pasword : 777
Email Address : huddah00@gmail.com (bebas)
Email Attachment : Yes

Kemudian klik Submit

10.Lalu klik Apply configuration changes > Continue with reload

11.Satu User Extension sudah dibuat

12.Selanjutnya membuat User lagi untuk pc yang kedua, cara nya sama seperti membuat user pertama

13.Isi pada bagian Add Extension
User Extension : 888
Display Name : User2
SIP Alias : usr2

14.Pada bagian Device Options
Calllimit : 1
Calltimer : 10
Accountcode : 888
Secret : 888

15.Lalu pada bagian Voicemail & Directory
Status : Enable
Voicemail Password : 888
Email Address : huddah11@gmail.com (email bebas)
Email Attachment : Yes

Kemudian Submit

16.Dua User Extension telah berhasil dibuat

17.Buka X-Lite pada PC1 lalu masuk ke Account Settings

18.Masukkan User Extension yang telah dibuat, Disini saya menggunakan User kedua untuk PC1
Account name : user2

Pada User Details
User ID : 888
Domain : 192.168.43.89
Password : 888
Display name : user2

Kemudian OK

19.Buka X-Lite pada PC2 dan masuk ke Account Setting

20.Masukkan User Extension yang sudah dibuat, Disini saya menggunakan User pertama untuk PC2
Account name : user1

Pada bagian User Details
User ID : 777
Domain : 192.168.43.89
Password : 777
Display name : user1

Kemudian OK

21.Selanjutnya lakukan pengetesan dengan cara PC1 menelpon nomor PC2 ataupun sebaliknya, Disini saya mengetes PC1 menelpon ke PC2

PC1 menelpon PC2 yang memiliki nomor 777

22.Tampilan PC2 ketika menerima panggilan dari PC1

23.Tampilan X-Lite pada PC1 yang berhasil terhubung dengan PC2

Kemudian klik icon kamera maka akan muncul jendela baru untuk melakukan video call

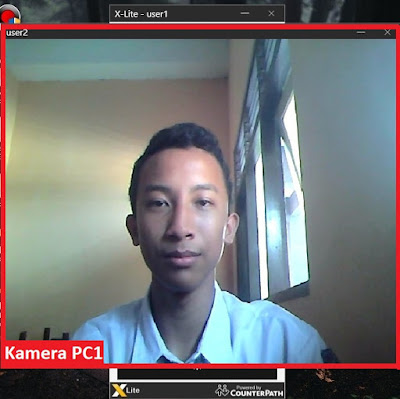

24.Tampilan X-Lite pada PC2 ketika melakukan video call

Jika X-Lite dapat melakukan panggilan/video call maka konfigurasi X-Lite sudah berhasil

Kesimpulan
Jadi untuk melakukan konfigurasi X-Lite 2 Client kita memerlukan dua user extension yang ditambahkan pada IPPBX, dan kemudian didaftarkan pada masing-masing X-Lite pada client dengan satu server yang sama (Domain),dan dengan menggunakan satu jaringan yang sama.

Wassalamualaikum Wr.Wb
